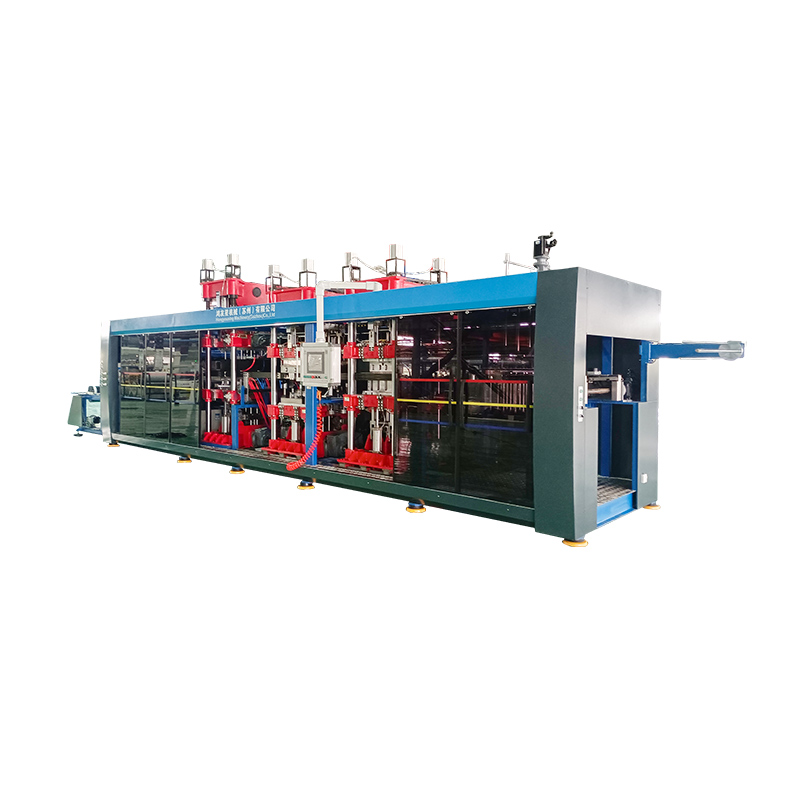

Home / Machine / Thermoforming machine / Hyx 7185-4 Buong-Automatic 4 Mga istasyon ng thermoforming machine
Pagtukoy
Pangunahing Mga Tampok:
Control ng PLC, ang buong system ay ganap na awtomatiko, mga parameter digital
Ipakita, madaling operasyon
Ang makina na ito ay maaaring gumawa ng mga plastik na tray na may mga sheet tulad ng bawat petsa sa ibaba x
Ang paggamit ng iba't ibang uri ng mga plastik na sheet
4-pillar hydraulic na istraktura, mas matatag, mababang ingay
Na -import na mga wire ng pag -init ng ceramic heater, tumpak na kontrol sa temperatura, mahabang buhay
Nagbibigay kami ng pasadyang serbisyo para sa iyo, ang makina ay maaaring idinisenyo at
Ginawa bilang iyong pangangailangan.
Advanced na Servo Motor Sheet Transporting System, haba ng kahabaan
Mga Teknikal na Parameter:
| Hyx-7185-4 | Hyx-520 | ||
| 1 | Ang angkop na materyal | PP, PS, PET, PVC, PLA, atbp. | |
| 2 | Lapad ng materyal | 450-740mm | |
| 3 | Kapal ng materyal | 0.15-2mm | |
| 4 | Max. Bumubuo ng lugar | 710 × 850mm | 710 × 520mm |
| 5 | Min. Bumubuo ng lugar | 420 × 300mm | |
| 6 | Max. Lugar ng pagputol | 690 × 830mm | 690 × 500mm |
| 7 | Bumubuo at pagputol ng stroke stroke | 0-160mm | 0-130mm |
| 8 | Positibong bumubuo ng lalim | 120mm | |
| 9 | Negatibong bumubuo ng lalim | 110mm | |
| 10 | Stacking Mekanismo Stroke | ≤500mm | |
| 11 | Pinakamataas na puwersa ng paghuhulma Istasyon | 80t (para magamit sa die heating system)
| 60t (para magamit sa die heating system) |
| 12 | Pilitin ang maximum ng pagputol ng pindutin | 38 tonelada | 35 tonelada |
| 13 | Na -rate na kapangyarihan ng hurno ng pag -init | Mataas na oven 65kw, mas mababang oven 65kw | Mataas na oven 45kw, mas mababang oven 45kw |
| 14 | Paraan ng Pag -init | Mataas at mas mababa, 3 mga seksyon ng pag -init | |
| 15 | Aktwal na pagkonsumo ng enerhiya | Mga 40 ~ 60kW/h tungkol sa 30 ~ 50kW/h | |
| 16 | Power Supply | AC 380V/50Hz (3 N PE) | |
| 17 | Max. Bilis ng produksyon | 20-30 cycle/minuto | |
| 18 | Max. Roll diameter/timbang | Φ800mm/500kg | Φ700mm/300kg |
| 19 | Timbang ng makina | 12,000kg | 9,000kg |
| 20 | Dimensyon (l*w*h) | 11m × 2.3m × 2.5m | 9m × 2.3m × 2.5m |
| Paraan ng Paglamig | Ang amag ay pinalamig sa pamamagitan ng nagpapalipat -lipat na tubig | ||
| Kahilingan sa hangin | Air supply ≥3.5m3/min, presyon ng hangin 0.6 ~ 0.8MPa. | ||
| Pangunahing listahan ng pagsasaayos | |||
| Hindi. | Pangunahing elektronikong sangkap | Mga tatak | |
| 1 | Control system | Taiwan Delta | |
| 2 | Module ng PLC | Taiwan Delta | |
| 3 | Touch screen | Delta 12 Inch HD Touch Screen | Delta 10 Inch HD Touch Screen |
| 4 | Sistema ng control ng temperatura | Delta (Intelligent Temperatura Control) | |
| 5 | Intermediate relay | Schneider | |
| 6 | Contactor ng AC | Schneider | |
| 7 | Air switch | Delixi | |
| 8 | Bumubuo ng Motor Servo Motor | Delta (itaas: 5.5kw, mas mababa: 5.5kw) | Delta (itaas: 3kw, mas mababa: 3kw) |
| 9 | Cutting Station Servo Motor | Delta (itaas: 7.5kw, mas mababa: 5.5kw) | Delta (itaas: 4.5kw, mas mababa: 3kw) |
| 10 | Punching Station Servo Motor | Delta (itaas: 7.5kw, mas mababa: 7.5kw) | Delta (itaas: 4.5kw, mas mababa: 4.5kW) |
| 11 | Sheet na naghahatid ng servo motor | Delta 5.5kw | Delta 3kw |
| 12 | Stacking Servo Motor | Delta 2kw na may preno | |
| 13 | Kontrolin ang Gabinete | Shanghai Tong Ke | |
| 14 | Photoelectric switch | Korea Fotek | |
| 15 | Kaligtasan ng Kurtina ng Kaligtasan | Shanghai pu bang | |
| 16 | Paglilipat ng Power Supply | Taiwan Delta | |
| 17 | Pag -init ng bricker | Magkasanib na venture na na-import ng wire ng pag-init, na may thermal pagkakabukod cotton sa loob, 600W malayo-infrared ceramic radiator | |
| 18 | Vacuum pump | Elmo Rietschle V-VC100 | |
| 19 | Positibong balbula | Japan SMC ultra-high-speed response malaking flow valve, na may diameter na 1.5 pulgada. | |
| 20 | Sistema ng paglamig | Japan Daikin compressor 6p | |
| 21 | Nagdadala | Japan NSK | |
| 22 | Mga gabay na linear | Taiwan Hiwin | |
| 23 | Hydraulic Booster Valve | Japan CKD | |
| 24 | Air cylinder | Taiwan Airtac | |
| 25 | Electromagnetic valve | Japan CKD/SMC Taiwan Mindman/Shako | |
| 26 | Halaga ng Vacuum | Taiwan Mindman | |
| 27 | Chain track | Aviation grade aluminyo haluang metal | |
| 28 | F.R.L. | Japan CKD o SMC | |
| 29 | Sistema ng pagpapakain | Double-bar awtomatikong aparato ng pagpapakain ng mekanikal upang mabawasan ang lakas ng paggawa ng mga manggagawa, 500kg. | |
| 30 | Metal sheet metal | Paggamot ng pintura | |
| 31 | Dobleng hilera chain | Taiwan KMC (Ang paggamot sa patas ng pabrika ay binabawasan ang paglitaw ng plastic powder.) | |
Ii. Paglalarawan ng Teknikal na Device
A. Ang bumubuo ng kagamitan ay binubuo ng pangunahing istraktura ng istraktura, positibo at negatibong sistema ng pagbubuo ng presyon, sistema ng kontrol sa temperatura, sistema ng vacuum,
System ng Pag -init, sistema ng control ng hangin, sistema ng kontrol ng elektrikal at PLC, sistema ng pagsuntok, pag -stack ng agnas ng produkto at awtomatikong rewinding system at
iba pang mga sangkap na istruktura.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Ang pagpapanatili at iba pang pundasyon ng proseso upang matiyak na ang paglipat ng aparato na nagpapadala at nagbabago ng paggalaw at puwersa ay may sapat na lakas at katigasan. Ang lahat ng mga ibabaw ng metal ay ginagamot sa paggamot ng anti-rust at ang ilalim na layer ay na-spray ng pintura ng anti-rust; Ang mga pangkalahatang bahagi at karaniwang mga bahagi ay ginagamit sa istraktura upang mapadali ang paglaon ng pagpapanatili at kapalit ng lahat ng mga bahagi.
Ⅲ. Mga sistema ng kontrol ng elektrikal at PLC/mga pasilidad sa kaligtasan

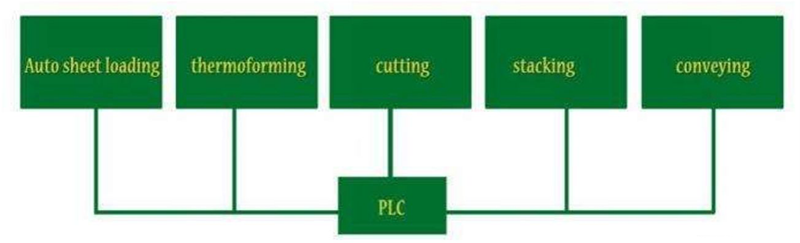

Ang electrical control system ay kinokontrol ng isang module na isinama ng PLC. Ang pang -industriya na display ng touch ay ginagamit bilang HMI (Human Machine Interface) at ang
Ginagamit ang interface ng Tsino. Ang makina ay may mga pindutan para sa operasyon at ang setting at pagbabago ng lahat ng mga parameter ng proseso, na ginagawang madaling mapatakbo at mapanatili ang kagamitan.
Ang paraan ng pagtatrabaho ng buong makina ay nahahati sa manu -manong/awtomatiko, ang lahat ng mga pag -andar ng setting ay pinatatakbo sa display ng touch; Matapos mailagay ng operator ang mga materyales, pindutin ang awtomatikong kagamitan sa pagsisimula upang makumpleto ang buong proseso ng proseso ng paghuhulma hanggang sa ang pagproseso ng materyal at paggawa sa silo ay nakumpleto; Ang manu -manong pangunahing ginagamit para sa pagbabago ng amag o control control.
Ang system ay nilagyan ng maraming mga hakbang sa proteksyon, at ang bawat aksyon na maaaring mabangga sa bawat isa ay binigyan ng interlocking at closed-loop control protection.
Disenyo ng Kaligtasan Proteksyon ng Seal ng Pintuan, Gamit ang Manu -manong Pagbubukas ng Buckle, Manu -manong Pag -lock, Kaligtasan ng Kaligtasan na naka -install sa pintuan ng proteksyon upang mapagbuti ang kadahilanan ng kaligtasan ng kagamitan at matiyak ang kaligtasan ng mga tauhan at pag -aari.
Ang gabinete ng pamamahagi ay naglalaman ng mga circuit circuit, kabilang ang overcurrent, overvoltage, undervoltage, maikling circuit, at labis na proteksyon. Ang elemento ng pag -init ay protektado ng isang piyus. Para sa mga problema sa kaligtasan na maaaring magdulot ng pinsala sa system o sa workpiece, may mga babalang palatandaan o puna. Ang 10% na puwang ay nakalaan sa control box para sa mga pagbabago sa hinaharap. Ang gabinete ng kuryente ay nilagyan ng isang filter at isang proteksiyon na tagahanga ng paglamig.
Ang lahat ng mga hindi matatanggal na mga cable at wire sa labas ng kahon ng supply ng kuryente ay nakatago sa slot ng cable para sa madaling pagbubukas at pag-aayos. Kung hindi ito posible, gumamit ng isang medyas upang ayusin ito.

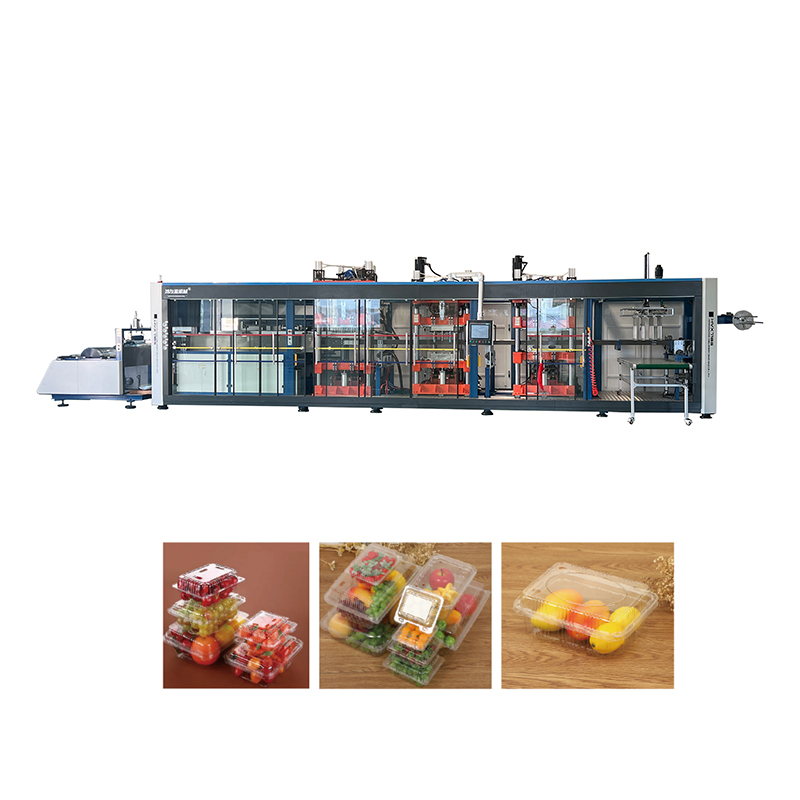

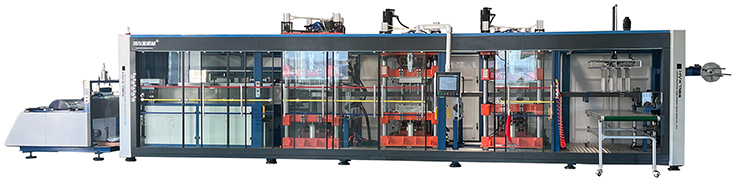

Hyx-7185 Ganap na awtomatikong positibo at negatibong presyon ng apat na istasyon ng thermoforming machine ay isang produkto na maingat na binuo sa pamamagitan ng pagsasama ng advanced na teknolohiya at mga taon ng karanasan sa paggawa. Ang makina na ito ay angkop para sa PP, PS, PET, PVC, PLA at iba pang mga materyales, at madaling matugunan ang mga pangangailangan ng paghubog ng iba't ibang mga industriya.
Pangunahing tampok:
Wide Material Adaptability: Ang makina ay maaaring hawakan ang iba't ibang mga materyales na may lapad na 450-750mm at isang kapal ng 0.15-2.5mm, natutugunan ang mga kinakailangan sa materyal sa iba't ibang mga senaryo ng produksyon.
Malaking lugar ng paghuhulma: Ang maximum na lugar ng paghuhulma ay umabot sa 710
Ang pagputol ng mataas na katumpakan: Ang maximum na lugar ng pagputol ay 690 x 830mm, at ang maximum na lakas ng paggupit ng 80T (ginamit gamit ang sistema ng pag-init ng amag) ay nagsisiguro ng makinis na mga gilid ng produkto at mataas na katumpakan.
Positibo at negatibong teknolohiya na bumubuo ng teknolohiya: ang makina ay nagpatibay ng positibo at negatibong presyon na bumubuo ng teknolohiya, na may positibong presyon na bumubuo ng lalim ng 140mm at isang negatibong presyon na bumubuo ng lalim ng 150mm, na maaaring matugunan ang mga pangangailangan ng paghubog ng mga kumplikadong hugis na produkto.
Mahusay na mekanismo ng pag -stack: ang stroke ng mekanismo ng pag -stack ay maaaring maabot ang ≤500mm, na nagpapadali sa pag -stack at paghawak ng mga produkto at nagpapabuti ng kahusayan sa produksyon.
Pag-save ng Enerhiya at Proteksyon sa Kapaligiran: Gamit ang itaas at mas mababang mga pamamaraan ng pag-init ng tatlong yugto, ang aktwal na pagkonsumo ng enerhiya ay 40-60kW/h, na lubos na binabawasan ang mga gastos sa produksyon.
Mataas na bilis ng paggawa: Ang maximum na bilis ng produksyon ay maaaring umabot ng 20-30 beses/minuto, lubos na pagpapabuti ng kahusayan sa produksyon.
Malaking disenyo ng laki: Ang pangkalahatang sukat ng makina ay 14m x 2.3m x 2.5m, at ang timbang ay umabot sa 22t, tinitiyak ang katatagan at tibay ng makina.
Mga Teknikal na Parameter:
Rated Power: Ang buong makina ay 160kW. Ang hurno ng pag -init ay nahahati sa itaas at mas mababang mga bahagi, bawat isa sa 72kW.
Power Supply: AC380V/50Hz (3 N PE).
Paraan ng Paglamig: Ang amag ay pinalamig sa pamamagitan ng nagpapalipat -lipat na tubig upang matiyak ang katatagan ng proseso ng paghuhulma at kalidad ng produkto.
Mga kinakailangan sa presyon ng hangin: supply ng hangin ≥3.5m³/min, presyon ng hangin 0.6 ~ 0.8MPa upang matiyak ang normal na operasyon ng makina.
Mga Lugar ng Application:
Hyx-7185 Ganap na awtomatikong positibo at negatibong presyon ng apat na istasyon ng thermoforming machine ay malawakang ginagamit sa packaging ng pagkain, kagamitan sa medikal, mga elektronikong produkto, mga bahagi ng auto at iba pang mga industriya. Ito ay isang mahalagang tool para sa maraming mga kumpanya upang makamit ang awtomatiko at mahusay na produksyon.
